蒸發式冷凝器的四個主要部件詳解

蒸發式冷凝器的四個主要部件詳解sEg河北安來環保科技有限公司

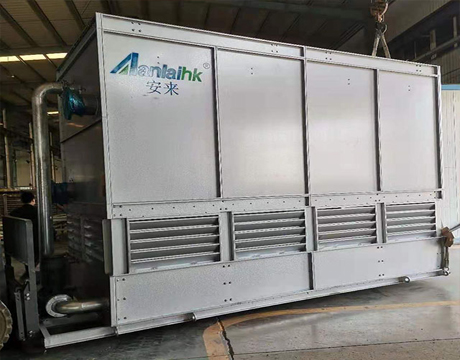

       蒸發式冷凝器是制冷系統中的主要換熱器之一，其任務是將壓縮機排出的高溫、過熱蒸氣冷卻成液體。依據汽化冷凝器的換熱原理，利用強制空氣循環和水分的蒸發相變吸熱，使制冷劑的熱態凝結。所述薄板制作的箱體內設有蛇形管組，所述管組上方設有淋洗系統。制冷蒸氣從蛇形管上方進入管內，冷凝液從下部流出。制冷系統釋放的熱量使噴淋在管內表面的液膜蒸發。sEg河北安來環�？萍加邢薰�司

蒸發式冷凝器主要用于干燥、缺水的地區，在水質不佳的情況下需要進行處理。sEg河北安來環�？萍加邢薰�司

一、冷凝盤管。sEg河北安來環�？萍加邢薰�司

       本發明公開了一種具有優良的氣動性能、大傳熱面積的橢圓形優質碳鋼管沿著氣流方向橫流排布而成。氣旋根據彎折安全通道，更替地收攏和擴大風機盤管中間的氣旋，而管教的幾何圖形標準，即管徑、間距、排管數量、排管布置等都與氣流阻力密切相關。橢圓型盤管與驅動圓管相比，其外形設計使氣流阻力大大減小，換熱面積增大，更易使水流形成膜狀流，實現高效換熱，同時可有效換熱，并能有效換熱。sEg河北安來環�？萍加邢薰�司

二、軸流通風機。sEg河北安來環保科技有限公司

       蒸發式冷凝器的風機為軸流式，低轉速全封閉自冷低噪聲，由風機強制氣流下層至上流速度在某一流速范圍內流動，增加水膜與冷凝管的接觸率，加強冷凝管散發熱量，促進水膜蒸發，并使冷凝管吸收熱量的水滴在向冷凝管下落時散發熱量，蒸發后產生的蒸汽終被帶出冷凝器，以實現散熱。增加氣流流速，增加冷卻能力，增加冷卻效果。由于風量增加，可以把盤管外部接觸的冷卻水蒸發成蒸汽帶走，這樣就可以減少盤管外部的水汽壓力，方便蒸發噴淋水。但是風量過大，勢必會增加水分的散失，不能節水，同時又加大了軸流風機的電量，不會有節水節電。隨著風量的增加或減小到一定值，其冷卻力的大小變化將趨于緩慢。所以，軸流通風機風量過大或過小都不適合。sEg河北安來環�？萍加邢薰�司

三，循環泵。sEg河北安來環�？萍加邢薰�司

       循環泵是蒸發式冷凝器中的一個重要部件，水量是蒸發器的主要參數之一。水量是指蒸發的耗水量加循環用水量；蒸發的耗水量是蒸發成氣體流失的水量；循環用水量是指能夠覆蓋盤管表面所需水量的低限度。水蓋度指盤管外部表面被水覆蓋的百分比，而冷凝器的理想狀態是水能夠在盤管的外表面變成均勻的一層薄膜，并將其覆蓋100%，進而提升 熱交換器速度。但這只是一種理想狀況，實際情況并不確定。sEg河北安來環�？萍加邢薰�司

四，水淋系統。sEg河北安來環�？萍加邢薰�司

       水幕系統包括水箱、水泵及管道、分水器、水龍頭、水龍頭。蒸發器冷凝器的一大缺點是水垢清理困難，噴嘴容易堵塞，而采用大型防堵式提籃噴嘴360°設計，確保分水連續均勻，將水噴到盤管表面，使水分能很大限度地覆蓋在盤管表面，使水、空氣和制冷劑充分熱交換，改善蒸發式冷凝器的換熱效率。精確設計水量，確保冷凝盤管膜層完整，膜層厚度達到高效換熱。sEg河北安來環�？萍加邢薰�司
